תכנון מיקום חדרי שנאים ולוחות חשמל

בחינת חלופות מיקום לחדרי שנאים, לוחות ראשיים ותעלות חשמל ביחס לשימושי המבנה והסביבה. ההמלצות מתייחסות לקרבה לשכנים, למרחבי שהייה ולפתחים.

• בדיקת קירות משיקים לשטחים רגישים

• הפרדה אופקית ואנכית מאזורים מאוישים

• ניתוח פתחים, פירים ותעלות שירות

• המלצות לפרטי בנייה ותיאום בין-תחומי

מיקום נכון מפחית רמות שדה ומייתר צורך במיגון כבד בשלב מאוחר.

תכנון תוואי כבלי מתח ומוליכים ראשיים

בחירת מסלולים, מרחקים וסידור פאזות לצמצום שדות בתדר רשת. התכנון כולל בחינת מעבר בין חללים, חציות ומפגשים עם אזורי שהייה.

• סידור פאזות ושמירת צמידות מוליכים

• העדפת תוואים רחוקים מאזורים רגישים

• מניעת לולאות והצטלבויות מיותרות

• בחינת עומק והגנות בתעלות/רצפה

תוואי חכם מפחית חשיפה תוך שמירה על ישימות התקנה ותפעול.

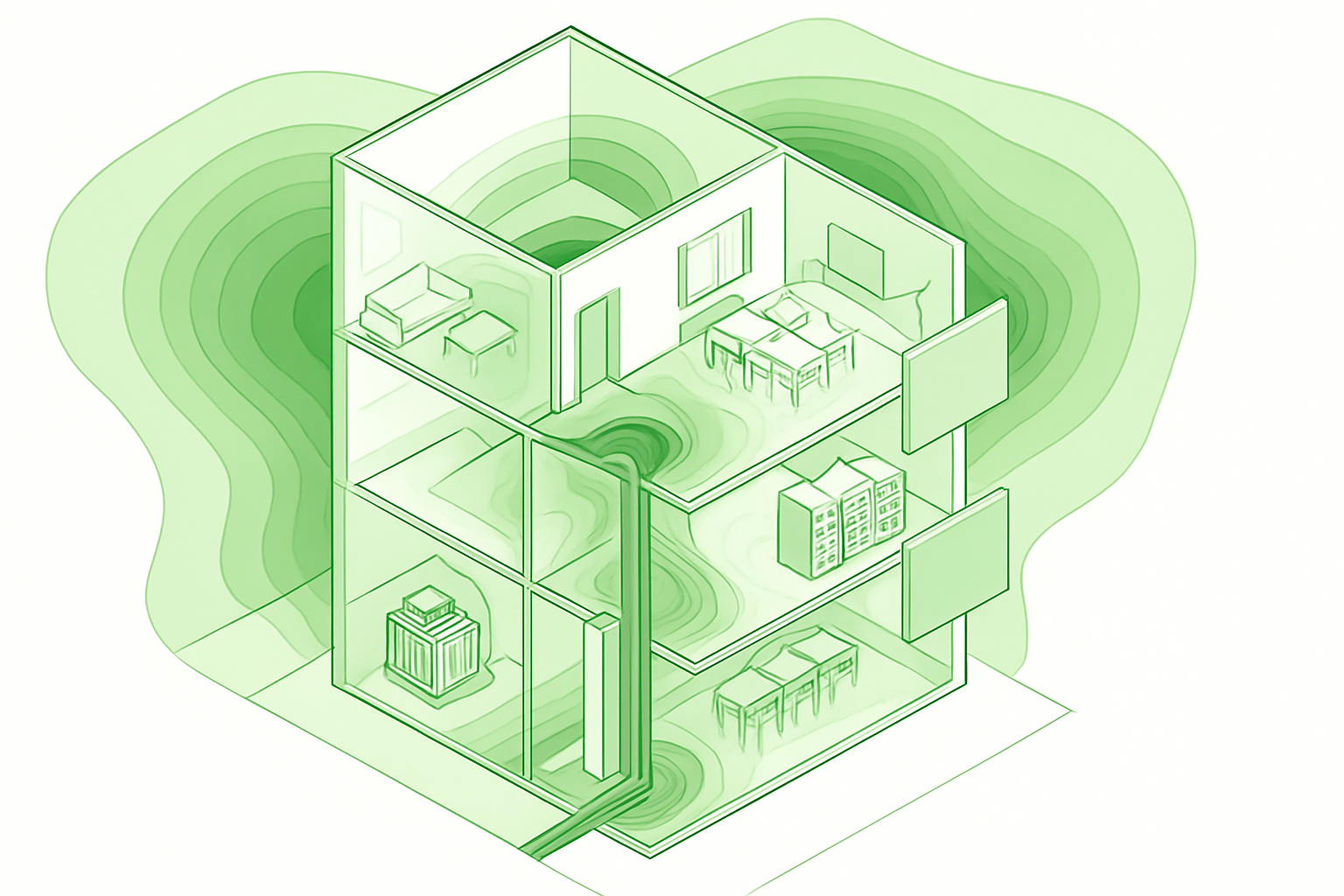

חיזוי נומרי של שדות מגנטיים 50 הרץ

מודלים אנליטיים ותלת-ממדיים לחישוב התפלגות שדות סביב שנאים, לוחות וכבלים. נבחנים תרחישי עומס שמרניים ושגרתיים.

• הגדרת מקורות ושבילי זרם חוזר

• מפות חום וחתכים אופקיים/אנכיים

• נקודות בקרה באזורים מאוישים

• השוואה להנחיות רגולטוריות

החיזוי מספק בסיס הנדסי לקבלת החלטות ולתיעוד מול הרשויות.

תכנון מיגון מגנטי פסיבי

הגדרת צורך במיגון, בחירת חומרים פרומגנטיים ותצורות התקנה לשדות בתדר רשת, בשילוב מגבלות קונסטרוקציה וגמר.

• בחינת חלופות חומר ותצורה

• הערכות משקל, מקום ונגישות

• התייחסות לקווי תפר ופתחים

• אינטגרציה בפרטי הביצוע

כאשר אין חלופת מיקום/תוואי מספקת — מיגון נקודתי משלים את התכנון.

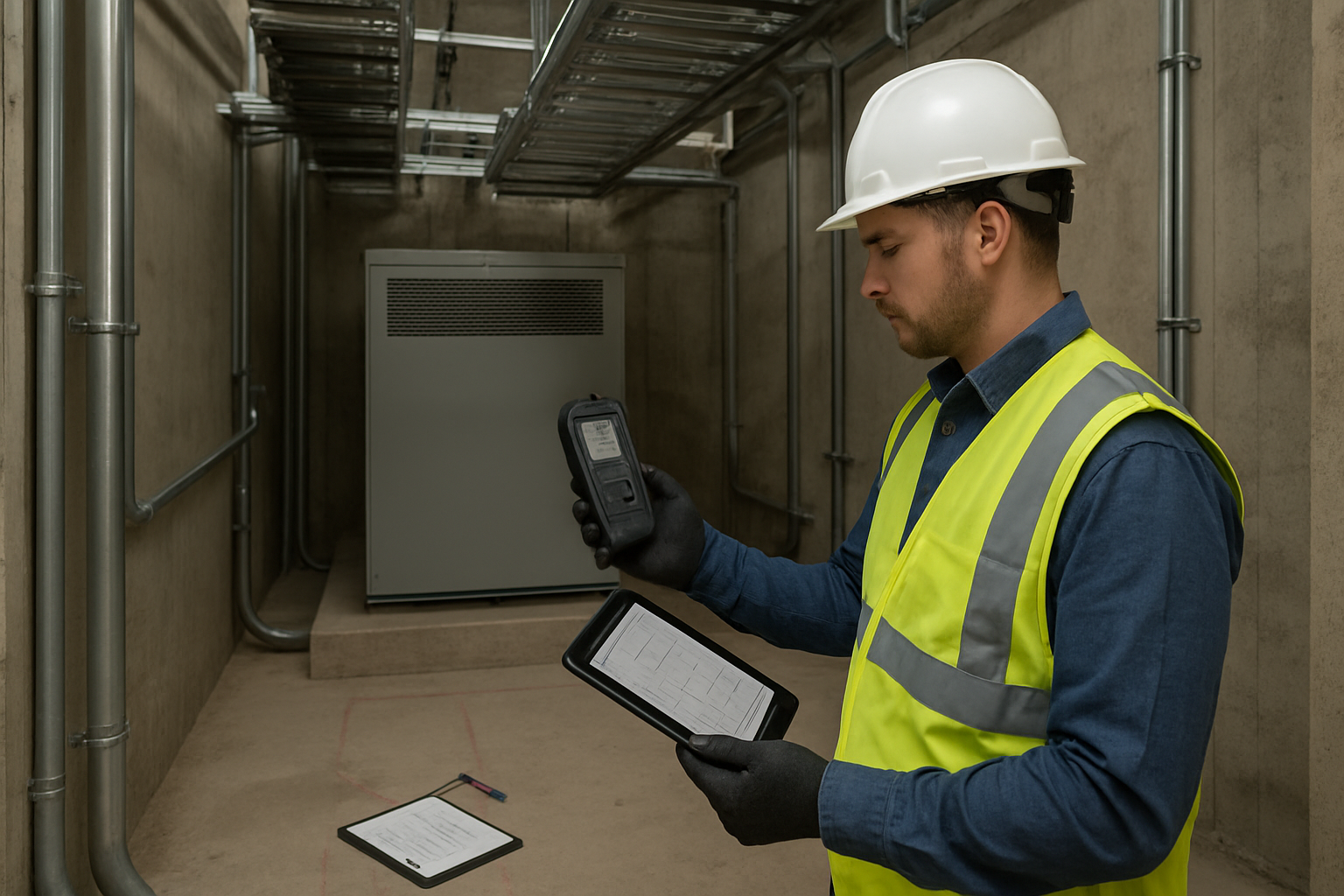

בדיקות קו בסיס ומדידות רקע

מדידות שדה מגנטי בסביבת האתר כאשר קיימות תשתיות סמוכות פעילות, לקביעת רקע ולהצלבת החיזוי.

• מדידות בנקודות בקרה מייצגות

• דגימה בזמנים שונים במהלך היום

• כיול מכשור ותיעוד מיקום מדויק

• שילוב הממצאים במודל התכנוני

בדיקות רקע מחדדות את התמונה ומצמצמות אי-ודאות בתכנון.

חוות דעת לרשויות והטמעה בתוכניות

עריכת דו"ח תכנוני לחדרי שנאים, לוחות ותוואי כבלים, כולל נספחים גרפיים, הנחות ותוצרים לשילוב ב-DWG.

• מסמך מסכם להיתר/תיאום עם ועדה

• שרטוטי מפות חום ושכבות קואורדינטיביות

• טבלת נקודות בקרה והמלצות יישום

• ליווי במענה לשאלות גורמי רישוי

תיעוד מסודר חוסך סבבי תיקונים ומסייע בהתקדמות מול גורמי רישוי.

נאספים נתוני פרויקט: תכניות אדריכלות וחשמל (DWG/PDF), תרשימי חד-קווי, נתוני עומסים צפויים, מפרטי שנאים ולוחות, אזורי שהייה ממושכת והגבלות תכנוניות. מגדירים מטרות, לוחות זמנים ונקודות החלטה.

באתרים עם תשתיות פעילות סמוכות מבוצעת סקירה והכוונה בשטח; בפרויקטים ירוקים מתקיים תיאום תכנוני עם צוות החשמל והאדריכלות. מאתרים מגבלות מבניות, פתחים ומעברים, ומוודאים נקודות חיבור ותוואים אפשריים.

כאשר נדרש, נמדדות רמות רקע סביב מקורות קיימים בסמיכות לאתר, בנקודות ובמפלסים מייצגים. במקביל נאספים נתוני ציוד ומידות מדויקות מתוכניות עדכניות לצורך בניית מודל החיזוי.

נבנים מודלים אנליטיים ותלת-ממדיים של מקורות השדה ותוואי הכבלים, ומורצים תרחישי עומס שמרניים ושגרתיים. מופקים מפות חום, חתכים ונקודות בקרה; מתבצעת אופטימיזציה של מיקום/תוואי ומיגון, ומתואמות חלופות עם הצוות.

הדו"ח כולל מתודולוגיה, הנחות, תוצאות חיזוי והשוואה להנחיות, לצד המלצות מעשיות למיקום, מרחקי הפרדה ומיגון. מצורפים שרטוטים לשילוב ב-DWG וטבלת נקודות בקרה, לשימוש מול הרשויות והקבלן המבצע.

בהתאם לחוק הקרינה הבלתי מייננת, התשס"ו–2006 ולהנחיות המשרד להגנת הסביבה

הייעוץ והחיזוי מבוצעים בהתאם לחוק הקרינה הבלתי מייננת, התשס"ו–2006, להנחיות המשרד להגנת הסביבה לחשיפה לשדות מגנטיים בתדר רשת, ובהתבסס על עקרונות ICNIRP. הדו"ח ערוך לתמוך בהחלטות תכנוניות ולהשתלב במסמכי רישוי והיתר.

• המשרד להגנת הסביבה

• ועדה מקומית/מחוזית לתכנון ובנייה

• חברת החשמל לישראל

• רשות מקומית – אגף הנדסה

• יועץ בטיחות/סיכונים של הפרויקט

• גופים מוסדיים מנהלי נכסים ותשתיות

מסמך תקין, עקבי וסדור מקל על תהליכי רישוי ומונע עיכובים בלתי נחוצים.

אנליזה במעבדה מוסמכת ISO/IEC 17025

כאשר נדרשות מדידות, הן מתבצעות באמצעות מכשור מכויל במעבדה פועלת לפי ISO/IEC 17025. בנוסף, תהליכי העבודה והבקרה אצלנו בנויים כנהלים מסודרים לשמירה על עקביות, עקיבות ותיעוד מלא.

ISO 9001 – מערכת ניהול איכות

התקן מהווה חלק ממערך בקרת האיכות של החברה ותומך בעבודה מקצועית, מסודרת ומתועדת.

ISO 14001 – מערכת ניהול סביבתי

התקן משקף את מחויבות החברה לניהול סביבתי מקצועי וליישום תהליכי עבודה מבוקרים בתחומי איכות הסביבה.
